OPEN AIRキャットロボット Open Air

目次

1.ドームの分解後に点滅した場合

2.土台の分解後に点滅した場合

3.ドームと土台の分解をした事が無いのに点滅した場合

ドーム分解後に点滅した場合

ドーム内の磁石は取り付けられていますか？

オープンエアーのドームには、磁石が2か所設置されています。

磁石を取り付けましょう

磁石の向きの確認

オープンエアーの磁石は2本組のものが2セットあり、正しい向きがあります。

• 2本組の間が凹んでいるのは間違いです。
• こちらが正しい向きになります。

磁極の確認

オープンエアーの磁石には、磁極の記載がなく、どちらがN-S極かだわかりません。ご自宅にN-S極が分かる磁石があれば問題ございませんが、持っていない方は、以下確認手順をお試しください。

• 電源を切ってから、土台とドームカバーだけの状態にしてください。
  ※ドームは上に持ち上げると、取り外せます。

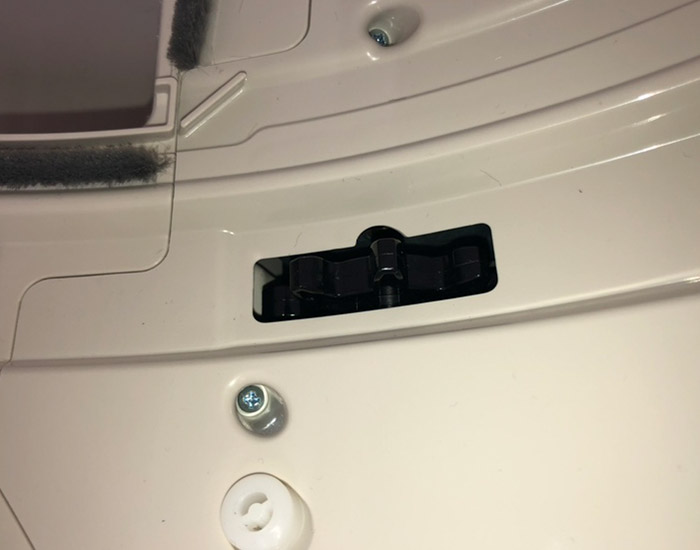

• この状態で電源を入れると、ギアが時計回りに回転します。

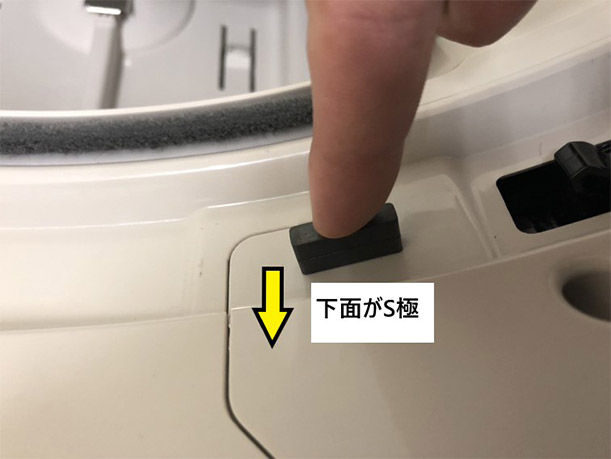

• 印の部分に、先ほどの2本組の磁石を当てます。
• ギアが回転中に、磁石を当て、ギアが逆回転をする面がS極になります。
  ※ギアが逆回転をしたら、電源は切ってください。
• 磁極が分かったら、画像の通りの向きで磁石を取り付けてください。

土台の分解後に点滅した場合

定位置センサーを確認してください。

オープンエアーの仕組みとして、ドーム内の磁石を手位置センサーが検知し、回転の仕方や、停止位置を決めています。

• 電源を切ってから、ドームカバー、ドームを外してください。
  ※ドームは上に持ち上げると、外せます。

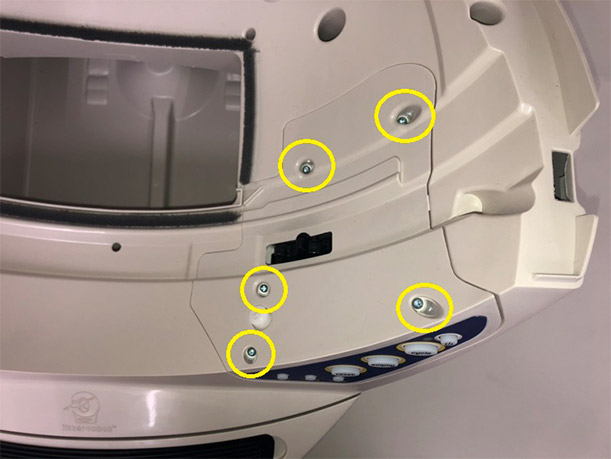

• 印をつけたネジ（5か所）を外してください

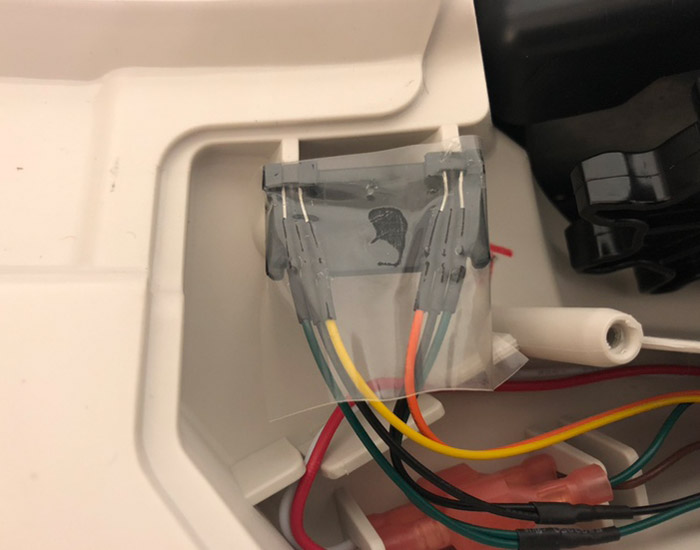

• カバーを外すと、ギアの左側に定位置センサーがあります。
• 外れていたり、ズレていれば取り付けましょう。
  【配線の向き】
  左の配線：黄色が内側
  右の配線：オレンジが内側
• 定位置センサーの突起部分を、印の部分に差し込んでください。
• 取り付け後は、テープで留めましょう。

ドームと土台の分解をした事が無いのに点滅する場合

モーターは正常に動いていますか？

以下、確認手順です。

• 電源を切ってから、ドームカバーと土台のみの状態にしてください。
  ※ドームは上に持ち上げると、外せます。

　　　　　

• この状態で、電源を入れると、ギアが時計回りに動きます。しばらく確認して頂き、異常が無いかを確認してください。
  ※このとき、ギアは回り続けますが、それは故障ではありません。

復旧しない場合

上記を確認して頂いても復旧しない場合は、修理が必要となります。

[ 修理をご希望の場合 ]

OFTカスタマーサポートまでご連絡下さいませ。
TEL：0120-101-925
MAIL：info@oftww.com

[ ご自身での修理をご希望の場合 ]

お客様の症状をご確認の上、該当部品と交換手順書を発送させて頂きます。
