CIRCLE 0サークルゼロ

ご確認下さい

その1、シャフト受けは破損していませんか？

• 電源をOFFにし、ドームカバー、ガイドカバー、ダストボックス、ドームを取外し、画像の状態にします。
• 印をつけたネジを外してください。
• 電源をＯＮにし、メイン基板の○をつけたボタンを押してください。
• シャフト受けが回転するので、でっぱりがあるかを確認してください。本来、正常であればでっぱりが下に来ると、センサーが反応し、回転が止まります。でっぱりに問題ない場合、センサー不良or汚れが原因だと考えられます。

その2、センサーは汚れていませんか？

センサーの清掃をする為には、分解をする必要があります。以下、手順です。

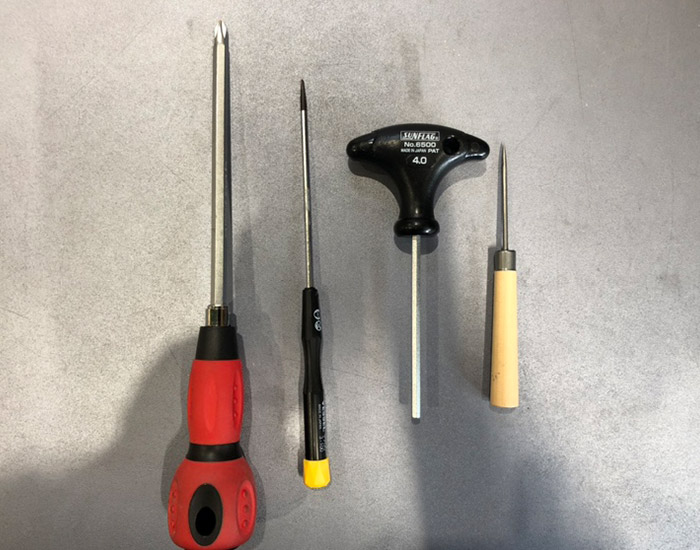

• 必要な工具は、マイナスドライバー、プラスドライバー、六角レンチ（4番）、先の尖ったもの
• 電源を切ってから、ドームカバー、ガイドカバー、ダストボックス、ドームを取外し、画像の状態にします。
• プラスドライバーでモーターカバーを外します。ネジは５か所です。

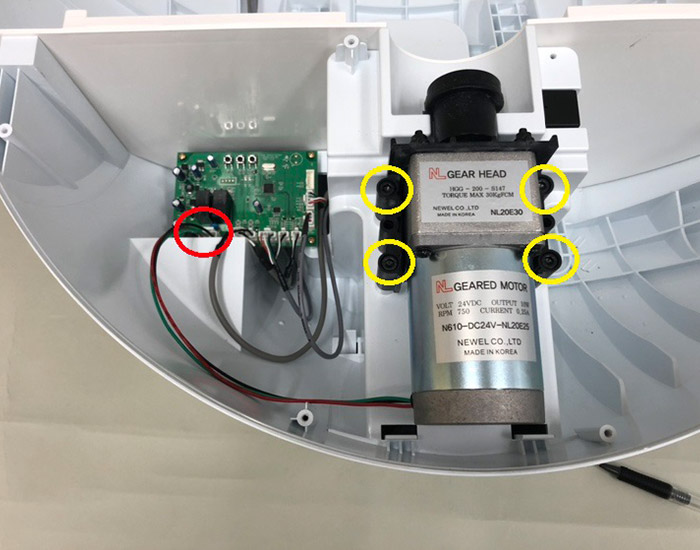

• 基板から配線を抜き、六角レンチでモーターを外します。

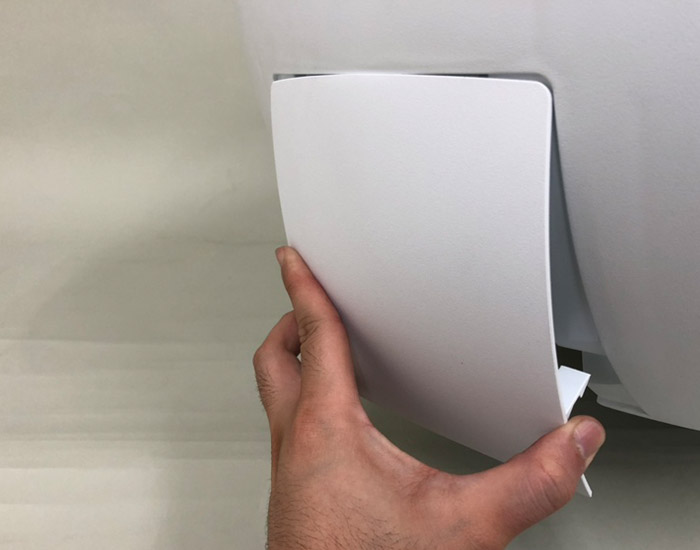

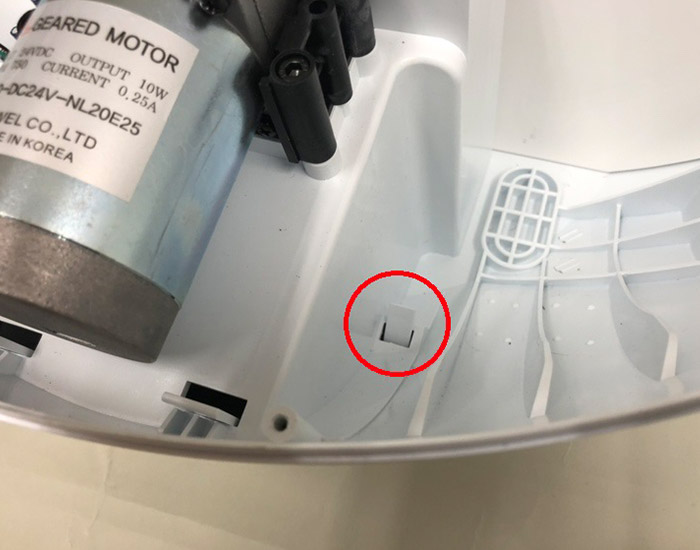

• 土台背面のカバーを外します。○印の爪を手前に押すと外れます。逆側の爪も手前に押してください。

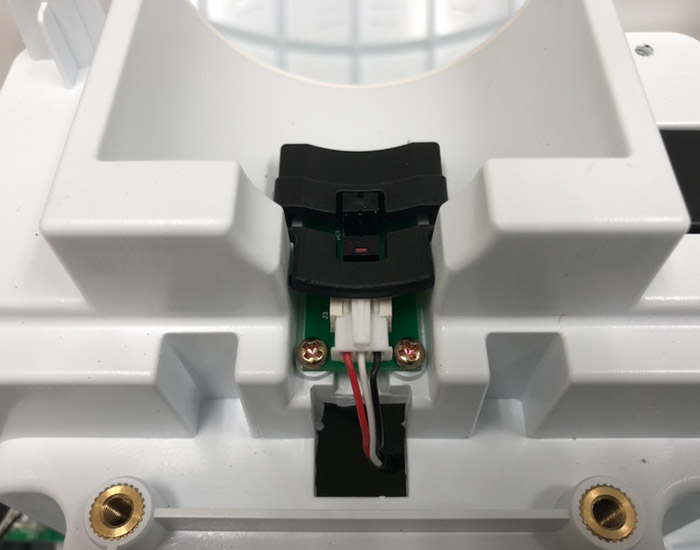

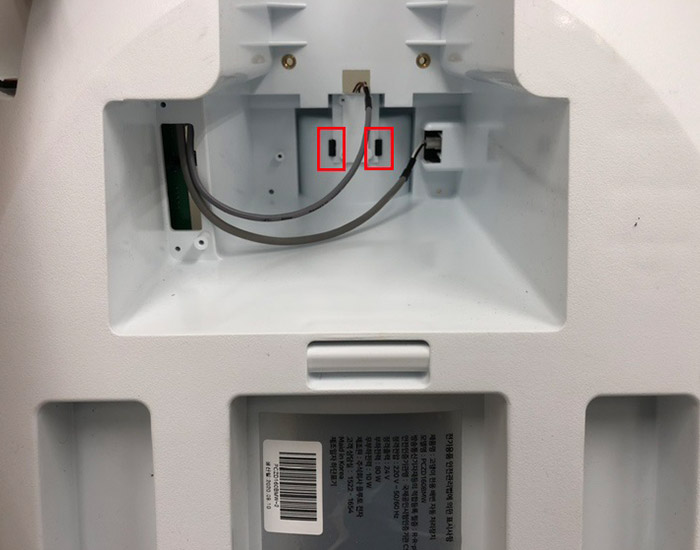

• センサーカバーを外します。マイナスドライバーで爪を押し込みましょう。

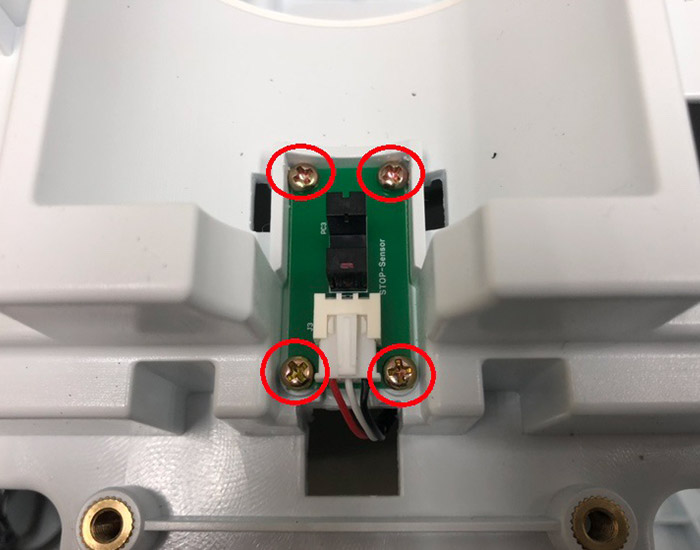

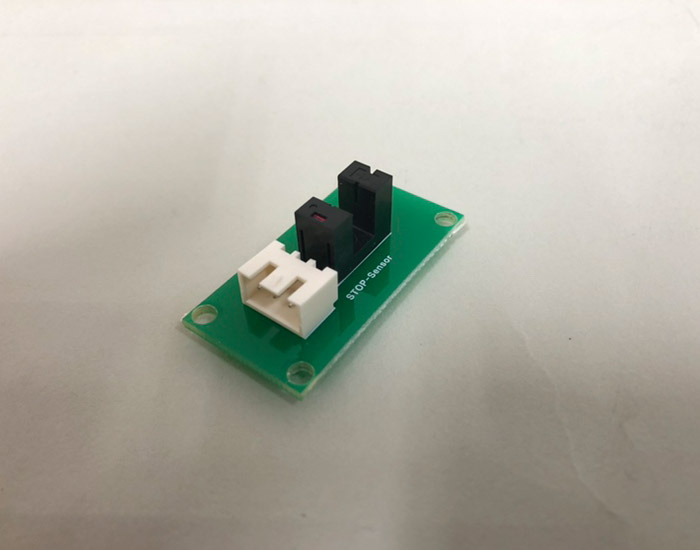

• コの字型のセンサーを掃除します。優しく取り扱ってください。基盤の4か所のネジを外すと、より掃除しやすいです。
• 内側の小さな溝をキレイにしてください。白いのが、汚れになります。

掃除が完了したら、元に戻していきます。

• センサーカバーを取り付けます。
• 土台背面のカバーを取り付けます。写真の様に上部から合わせて頂くと、取付けがしやすいです。
• 六角レンチでモーターを取り付け、配線を基盤に差し込みます。

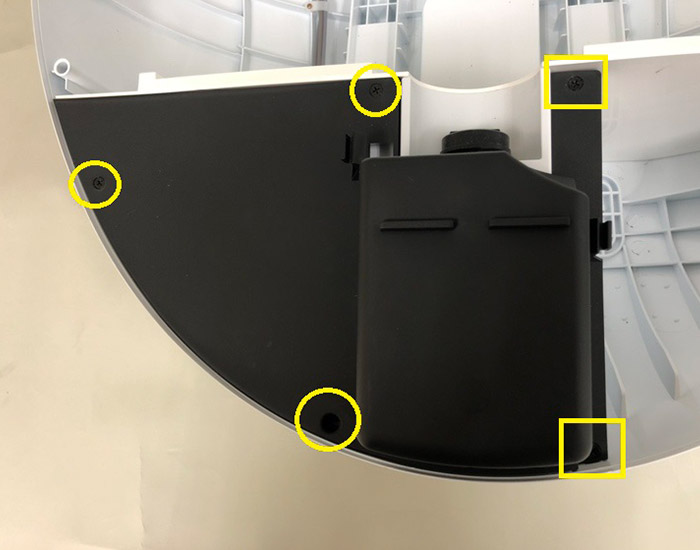

• モーターカバーを取り付けます。○が短いネジ、□が長いネジになります。あとは、ドーム、ガイドカバー、ダストボックス、ドームカバーの順に取付け、組み立て完了です。

復旧しない場合

上記を確認して頂いても復旧しない場合は、修理が必要となります。

[ 修理をご希望の場合 ]

OFTカスタマーサポートまでご連絡下さいませ。
TEL：0120-101-925
MAIL：info@oftww.com

[ ご自身での修理をご希望の場合 ]

お客様の症状をご確認の上、該当部品と交換手順書を発送させて頂きます。
